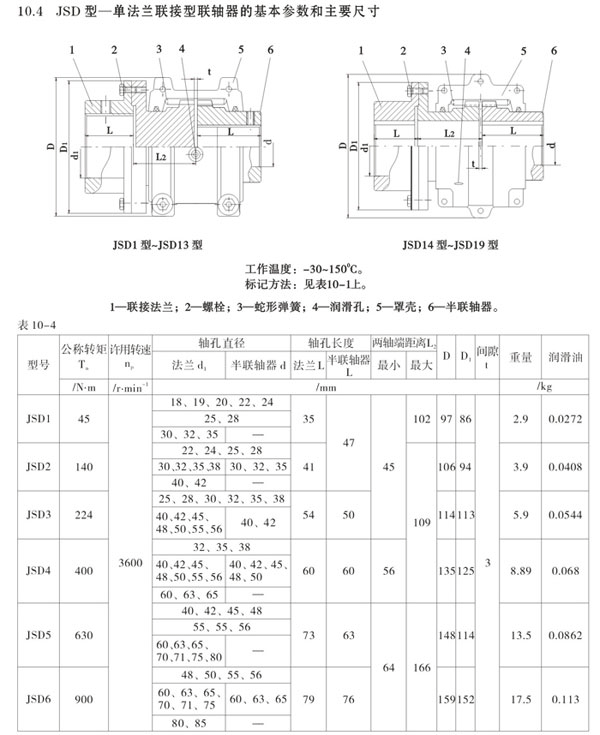

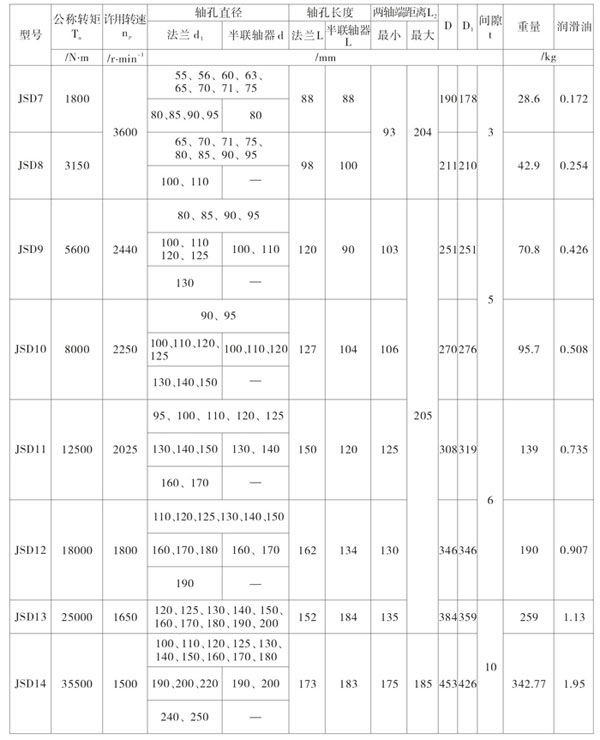

JSD型單法蘭聯接蛇簧聯軸器由外套、球面滾子、半聯軸器、內蓋、外蓋等件組成.半聯軸器通過沿圓周分布的球面滾子與外套相聯接,球面滾子在半聯軸器和外套之間的孔內,以傳遞轉矩并承受徑向力,兼起調心軸承的作用,可補償減速機的輸出軸與卷筒軸線之間的角位移,其機構與彈性柱銷齒式聯軸器相類似.使用時,半聯軸器套裝于減速機輸出軸上,外套與鋼絲繩卷筒用高強度螺栓聯接,轉矩和徑向載荷通過球面滾子在半聯軸器和外套之間傳遞.球面滾子聯軸器具有補償兩軸相對位移的性能,結構緊湊,質量輕,可靠性高,安裝方便,用于起重機小車上機構容易布置.聯軸器所聯兩軸由于制造誤差、裝配誤差、安裝誤差、軸受載而產生和變形、基座變形、軸承磨損、溫度變化、部件之間的相對運動等多種因素而產生相對位移。一般情況下,兩軸相對位移是難以避免的,但不同工況條件下的軸系傳動所產生態平衡位移方向,即軸向、徑向角向以及位移量的大小有所不同。只有撓性聯軸器才具有補償兩軸相對位移的性能,因此在實際應用中大量選擇撓性聯軸器。
蛇形彈簧聯軸器
1、適用于聯接兩同軸線的中、大功率的傳動軸系,具有一定的補償兩軸相對偏移和減振、緩沖性能,工作溫度為-30℃~+150℃,傳遞公稱轉矩45~800000N.m。
2、主要應用于碎石機、曲柄往復運動、減速機、冶金、礦山,起重機械等。
3、其它各種機械及設備的軸傳動,凡是有馬達與員相連,馬達與減速箱相聯或軸與軸相聯的地方都可應用。
1、減振性好,使用壽命長。
2、承受變動載荷范圍大,起動。
3、傳動效率高,運行可靠。
4、噪聲低,潤滑好。
5、結構簡單,裝拆方便。
6、整機零件少,體積小,重量輕。
7、允許有較大的安裝偏差。
JSZ型帶制動輪蛇形彈簧聯軸器雖允許較大的安裝偏差,但安裝時,亦應在規定值內
(1)兩瓣聯軸器間的間隙與角向偏差的找正,安裝時,每隔90°測量?jī)砂晟咝螐椈陕?lián)軸器間的間隙,
(2)徑向偏差找正。用直尺置于兩瓣聯軸器上,每隔90°測量一次,用賽尺檢查,其徑向偏差不超過0.38mm。
2 選用合適的潤滑脂
注油點溫度≥150℃,能抵抗離心力作用,具有分離穩定性、無雜質、不腐蝕碳鋼和丁腈橡膠的鋰基潤滑脂較好。
3 填充足量潤換脂
充分的潤滑脂對蛇形彈簧聯軸器工作十分重要,建議每年檢查一次。用干油槍注入潤滑脂,直到在孔中有過量潤滑脂溢出為止。
蛇形彈簧聯軸器,是一種結構先進的金屬。它靠蛇形彈簧片來傳遞扭矩。
