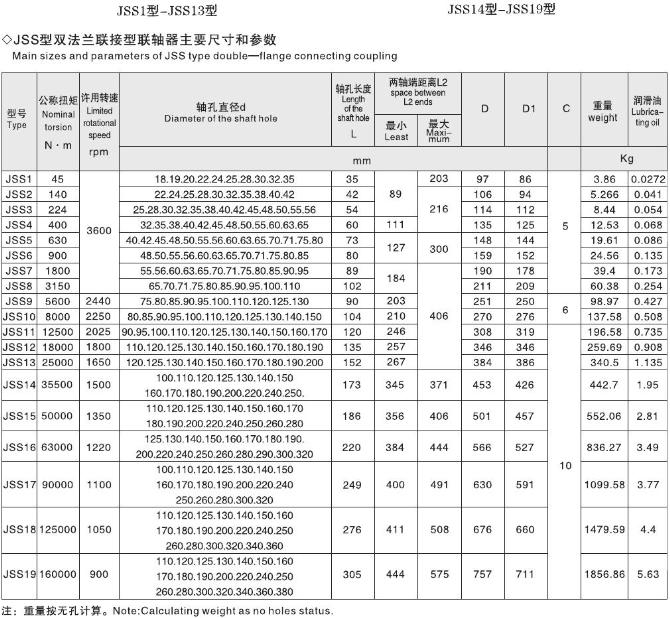

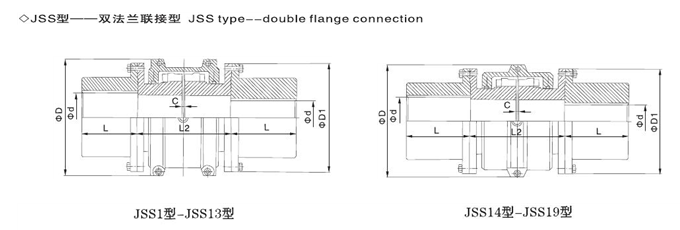

JSS型雙法蘭聯接型聯軸器是一種結構先進的金屬彈性聯軸器。是以工程塑料作彈性元件,適用于聯接兩同軸線的傳動軸系,具有補償兩軸相對偏移、緩沖、減震、耐磨性能,適應場合普遍,傳遞轉矩20-35000.N.M,工作溫度-35-+80攝氏度并與德國ROTEX聯軸器互換。
它以蛇形彈簧片軸向嵌入兩半聯軸器的齒槽內,來實現原動機與工作機的聯接,由于簧片的特殊性能,從而很大程度上避免了原動機與工作機的共振現象,使用壽命遠高于非金屬彈性元件聯軸器;簧片所接觸的齒面為弧形,接觸面的大小隨傳遞扭矩的大小而變化,因而它能承受煤機、碎石機、曲柄往復運動、礦山、重型機械、減速機等
蛇形彈簧聯軸器,是一種結構先進的金屬。它靠蛇形彈簧片來傳遞扭矩。蛇形彈簧聯軸器是當今機械領域先進的軸聯接傳動部件,也是一種非常通用的軸聯接傳動部件。
蛇形彈簧聯軸器共有九類型式,分別是JS罩殼徑向安裝型(基本型)、JSB罩殼軸向安裝型、JSS雙法蘭聯接型、JSD單法蘭聯接型、SJS接中間軸型、JSG高速型、JSZ帶制動輪型、JSP帶制動盤型、JSA型等。
特點及維護
蛇形聯軸器其主要結構是由兩個半聯軸節,兩個半外罩,兩個密封圈及蛇形彈簧片組成。它是靠蛇簧嵌入兩半聯軸節的齒槽內來傳遞扭矩,聯軸器以蛇形彈簧片嵌入兩個半聯軸節的齒槽內,來實現主動軸與從動軸的鏈接。運轉時,是靠主動端齒面對蛇簧的軸向作用力帶動從動端,來傳遞扭矩,如此在很大程度上避免了共振現象發生,且簧片在傳遞扭矩時所產生的彈性變量,使機械系統能獲得較好的減振效果,其平均減振率達36%以上。
1、聯軸器以蛇形彈簧片軸向嵌入兩半36%以上。梯形截面的蛇形彈簧片采用彈簧鋼,經嚴格的熱處理,并特殊加工而成,具有良好的機械性能,從而使聯軸器的使用壽命遠比非金屬彈性元件聯軸器(如彈性套 柱銷,尼龍棒銷聯軸器)大為增長。
2、兩個半聯軸器與簧片接觸的齒面是弧形的,當傳遞扭矩增大時,彈簧片將沿齒弧面變形,使兩個半聯軸器作用在簧片上的力點靠近;善c齒面的接觸點即力矩的變化,是隨著傳遞扭矩的大小而變化的,它的傳動特性是變剛度的。因而它具有比一般彈性聯軸器能承受大的載荷變動量。傳動力使簧片沿齒弧變形時所產生的緩沖作用,尤其在機器起動時或強力沖擊載荷時,于一定程度上有保護配套機件的性。
3、 聯軸器的傳動效率,經測定達99.47%,其短時超載能力為額定扭矩的兩倍,運行可靠。
4、 鋁合金罩殼以保護彈簧避免運轉時向外甩出,且殼體內儲滿黃油,不僅使?jié)櫥己,而且使簧片嚙合時的噪聲被黃油阻尼吸收而消除。
5、整機零件少,體積小,重量輕,被設計成梯形截面的彈簧片與梯形齒槽的吻合尤為方便,緊密,從而使裝拆,維護比一般聯軸器簡便。
6、由于彈簧片與齒弧面是點接觸的,所以使聯軸器能獲得較大的撓性。它能被安裝在同時有徑向,角向,軸向的偏差情況下正常工作。
